Mission

Contexte du projet :

• Expérience originale de Reynolds : écoulement d'un fluide dans une canalisation, démonstration de l'existence de 2 régimes (laminaire et turbulent) en faisant varier le débit et le diamètre de la canalisation

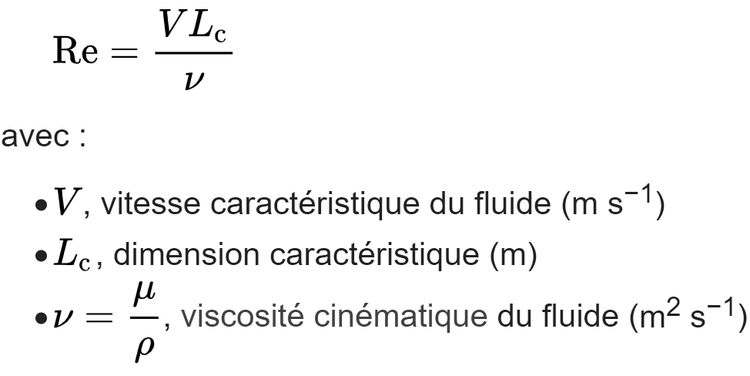

• Nombre de Reynolds (voir définition ci-contre) : dépend du fluide, du diamètre de la canalisation et du débit.
  • Re < Re limite : régime laminaire
  • Re > Re limite : régime turbulent
• Objectif : déstabiliser l'écoulement afin de passer d'un écoulement laminaire à turbulent
• Sujet : Déstabilisation d’écoulement grâce à une paroi souple sur l’expérience originale de Reynolds

Déroulement de la mission :

• Mise en place de l'expérience originale de Reynolds : une cuve d'eau alimente une canalisation d'un diamètre fixe et de grande longueur
• Ajout d'une paroi souple du début de la canalisation reliée à une électrovanne permettant de faire varier la fréquence d'excitation de la paroi souple

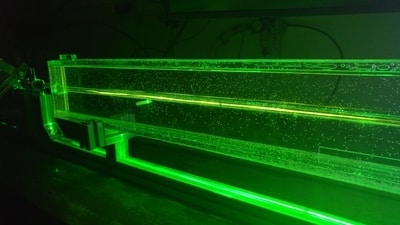

• Ajout de particules fluorescentes (voir image ci-contre) afin d'observer le régime obtenu
• Création d'un programme sous LabVIEW permettant de faire varier la fréquence de la vanne et d'enregistrer diverses mesures au cours du temps (hauteur d'eau dans la cuve, débit et vitesse de l'écoulement)

Résultats obtenus :

• Manipulation mise en place et fonctionnelle avec le programme LabVIEW adapté pour le contrôle de la manipulation et l'enregistrement des données
• Mesure de la fréquence limite d'excitation de la vanne permettant de changer de régime (de laminaire à turbulent) en fonction du débit et du nombre de Reynolds
